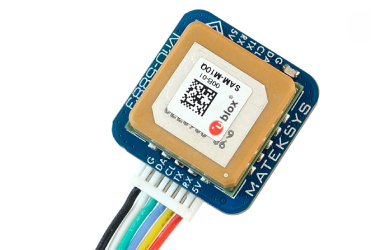

Модуль GPS Matek M10q-5883

Особенности:

• M10Q-5883 использует мульти модуль GNSS, работающий на базе u-blox SAM-M10Q-00B
• SAM-M10Q оснащен стандартной прецизионной GNSS-платформой u-blox M10 и обеспечивает исключительную чувствительность и время захвата всех сигналов L1 GNSS. SAM-M10Q поддерживает одновременный прием четырех GNSS (GPS, ГЛОНАСС, Galileo и BeiDou). Большое количество видимых спутников позволяет приемнику выбирать наилучшие сигналы. Это максимально повышает доступность позиции, особенно в сложных условиях, таких как глубокие городские каньоны. технология u-blox Super-S (суперсигнал) обеспечивает высокую чувствительность к радиочастотному излучению и может повысить точность динамического определения местоположения в условиях отсутствия прямой видимости.
• Патч-антенна с высоким коэффициентом усиления 15 x 15 мм2 обеспечивает наилучший баланс между производительностью и небольшими размерами. Всенаправленная специфика антенны повышает гибкость установки устройства

Характеристики:

• GNSS u-blox SAM-M10Q-00B (GPS, GLONASS, Galileo и BeiDou)
• Магнитный компас: QMC5883L
• Патч-антенна: 15х15х4 мм
• Входящее напряжение: 4~9 В (5 В pad/pin)
• Потребляемая мощность: 13 мА
• Скорость передачи данных UART: 9600 по умолчанию
• Рабочие температуры: -20~80 °C
• UART(TX, RX) интерфейс для GNSS SAM-M10Q-00B
• I2C (DA, CL) интерфейс для Compass QMC5883L
• Разъем JST-GH-6P (SM06B-GHS-TB) шаг 1.27 мм
• LED индикатор GNSS PPS, зеленый. (Горит постоянно после включения питания, мигает (1 Гц), когда GNSS получает 3D-fix)
• Протокол: UBX (u-blox) 5 Гц @ GPS + GAL+ BDS B1C+GLO или NMEA 1 Гц
• Габариты: 20х20х12.4 мм
• Масса: 8 г

Комплектация:

• модуль M10Q-5883
• кабель JST-GH-6P - JST-GH-6P (20 см)

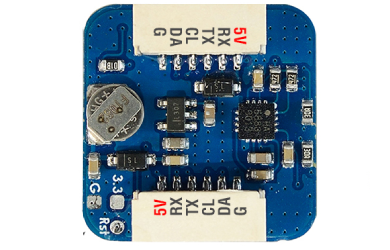

Подключение:

• M10Q-5883 5 В - полетный контроллер 4~9 В
• M10Q-5883 RX - полетный контроллер UART_TX
• M10Q-5883 TX - полетный контроллер UART_RX
• M10Q-5883 CL - полетный контроллер I2C_SCL
• M10Q-5883 DA - полетный контроллер I2C_SDA
• M10Q-5883 G - полетный контроллер GND
