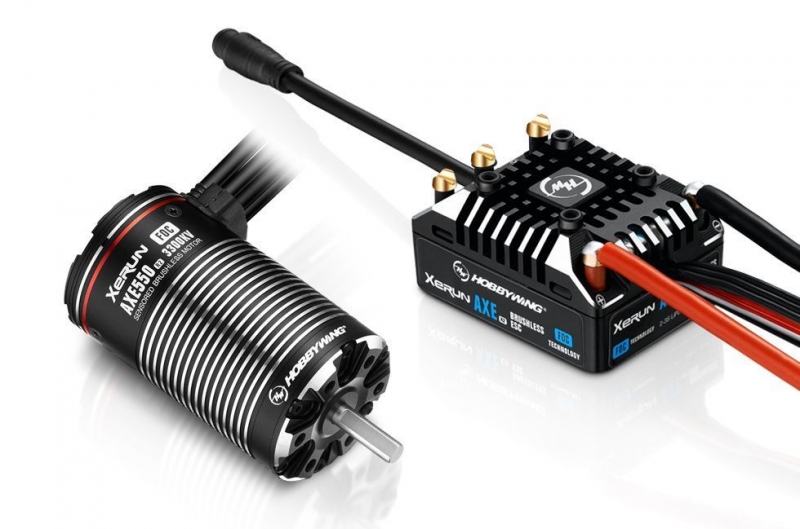

Бесколлекторная сенсорная система HobbyWing Xerun COMBO AXE R2 550 3300KV FOC­ для краулеров масштаба 1:10 HW-38020314

Бесколлекторная сенсорная система HobbyWing Xerun COMBO AXE R2 550 3300KV FOC 80А­ для краулеров масштаба 1:10

Комплект HobbyWing XeRun COMBO Axe с улучшенной функцией управления, созданный специально для радиоуправляемых краулеров масштаба 1/10, обеспечит непревзойденную мощность при малом крутящем моменте. Это новое слово в сравнении с традиционными датчиковыми системами, коллекторными и бесколлекторными.

Функция FOC - Field Oriented Control - обеспечивает более высокую эффективность и длительное время работы радиоуправляемой модели.

Влаго-, пыле- и ударозащита IP-67 - позволяет использовать систему HobbyWing XeRun COMBO Axe в различных дорожных и погодных условиях. Защита от любых воздействий, особенно от пыли и погружения в воду, выходит на новый уровень, согласно классу IP это степень 67 (максимальная степень защиты - IP68). Контроллер хорошо защищен, корпус радиатора достаточно прочен, и устройство выдержит любые испытания, которые вы ему готовите. Его не нужно герметизировать.

Регулируемое тормозное усилие (дрэг-брейк) работает почти в два раза эффективнее стандартных бесколлекторных комплектов. Есть возможность гибкой настройки функции, в том числе быстроты срабатывания тормоза. Дрэг-брейк дает отличное торможение, позволяет эффективно удерживать краулер на склонах. На более высоких скоростях при отпускании дроссельной заслонки не будет резких рывков и остановок.

Защищенный сенсорный порт. Надежность соединения и его влагоустойчивость: соединение с двигателем не будет потеряно при любых нагрузках и воздействиях различных сред. В данном устройстве реализована принципиально новая защита - не только от воды, но и от жидкой грязи и пыли. Не нужно принимать дополнительных мер: конструкция достаточно надежна благодаря уплотнительному кольцу и прочным винтам.

Встроенный датчик-чип. Электромагнитный энкодер обеспечивает согласованность сигналов трех фаз и четко обозначает положение ротора. Он отличается высокой точностью и все время обменивается данными с регулятором хода. Это обеспечивает лучшую производительность и эффективность, если сравнить с традиционными датчиками Холла.

Инновационная конструкция: в моторе 4 полюса и 12 магнитов, - он оснащен запатентованной Хоббивинг системой «ступенчатый полюс». Запускается и работает очень плавно при низких оборотах. Это улучшает маневренность краулера на радиоуправлении даже при малых скоростях.

Система HobbyWing XeRun COMBO Axe имеет защиту от низкого напряжения, потери сигнала дроссельной заслонки, от блокировки мотора и от перегрузки.

Описание:

Особенности:

• Интеллектуальный выход крутящего момента и управление скоростью в замкнутом контуре для улучшения контроля управления
• Высокая эффективность при более длительном времени работы
• Встроенный bluetooth-модуль для подключения к мобильному приложению напрямую (поддерживаются операционные системы IOS и Android)
• Инновационный порт подключения сенсоров
• Влагозащита класса IP67
• Профессиональная регулировка и тюнинг торможения в нейтрали

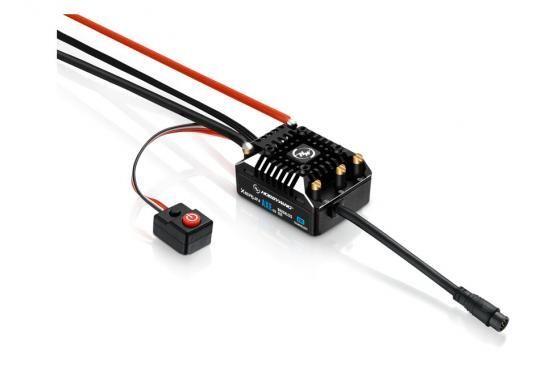

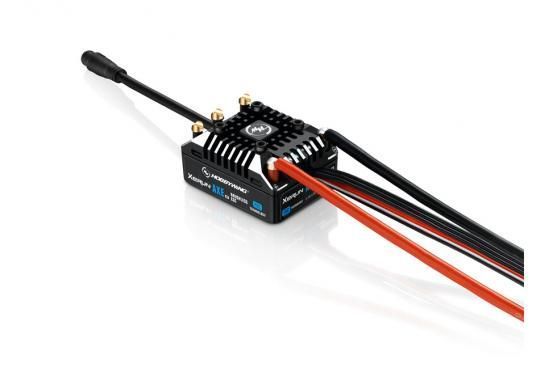

Характеристики:

• Масштаб моделей для установки: 1:10
• Тип подключаемого мотора: бесколлекторный, сенсорный FOC
• Класс влагозащиты: IP67
• Номинальный (максимальный постоянный)/пиковый ток: 80A/480A
• Питание: от 2-3S LiPo или 6-9 Cell NiMH батареи
• BEC: переключаемый, 6V/7.4V, 6A
• Входные провода питания: 14AWG, 200 мм каждого полюса
• Выходные провода на двигатель: отсутствуют
• Входной разъем питания: XT60
• Выходной разъем: отсутствует, контакты под пайку.
• Программирование кнопкой: не поддерживается
• Программирование программатором LED Program Box: не поддерживается
• Программирование программатором LCD Program Box: не поддерживается
• WiFi модуль: отсутствует
• Bluetooth модуль: встроенный, поддерживает программирование
• Размер: 47.4 x 36.2 x 24.6 мм
• Вес: 102 гр

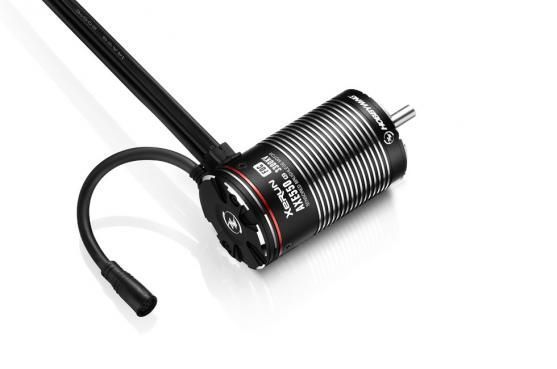

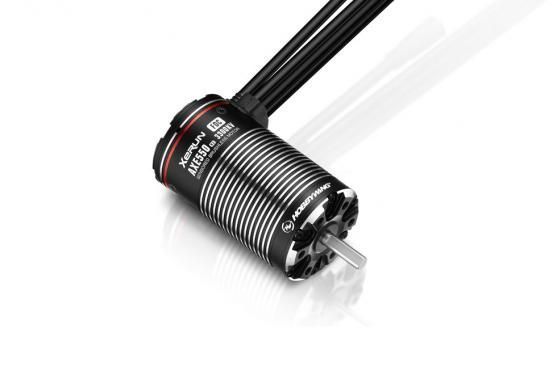

II. Мотор:

Компания HobbyWing обновила бесколлекторный сенсорный влагозащищенный мотор Xerun AXE R2 550 3300kv. После обновления мотор стал немного длиннее и тяжелее первой версии, был заменён модуль сенсоров. Так же, изменения коснулись и разъема подключения сенсоров, в следствии чего: мотор Xerun AXE R2 не совместим c первой версией регуляторов хода XERUN AXE.

Особенности:

• FOC (Field-Oriented-Control) для сверхлинейности и высокого крутящего момента
• Запатентованная шахматная конструкция роторного полюса для пульсации с ультранизким крутящим моментом
• Встроенный высокоточный магнитный датчик
• Подходит для любых трасс и погодных условий

Характеристики:

• Масштаб моделей для установки: 1:10
• Тип мотора: бесколлекторный, сенсорный FOC
• Влагозащита: присутствует
• Обороты/вольт: 3300KV
• Питание: от 2-3S LiPo или 6-9 Cell NiMH батареи
• Ток без нагрузки: 4.7A
• Диаметр: 36.0 мм
• Длина: 63.8 мм
• Диаметр оси ротора: 5 мм
• Длина оси ротора: 13.3 мм
• ШЕСТРЕНЯ 32P/12T В КОМПЛЕКТЕ
• Вес: 268 гр.

Рекомендации по подключению:

Внимание! Регулятор из комплекта HobbyWing XeRun COMBO Axe v2 поддерживает только бесколлекторные моторы той же серии. И наоборот, данный электромотор из комплекта совместим только с регулятором хода HobbyWing XeRun COMBO Axe v2

Монтаж системы производится в следующей последовательности:

1. Кабели мотора соединяют посредством прямой пайки к регулятору хода (ESC) или через коннекторы, расcчитанные на номинальный ток регулятора. При этом необходимо соблюдать правильность соединения, согласно маркировке "A", "B" и "С", нанесенную на корпусе мотора и регулятора, провод мотора "А" соединяется с контактом регулятора "А",  "B" с "B", "С" с "C".

2. Кабель соединения сенсоров регулятора хода (ESC) подсоединяется к такому же кабелю электродвигателя.

Внимание! Этот порядок нельзя нарушать, иначе можно повредить систему!

Кабель контроля дроссельной заслонки на регуляторе необходимо подключить к разъему на приемнике. Красный провод этого кабеля обеспечивает входное напряжение 6V или 7.4V на приемник и сервопривод, поэтому к приемнику нельзя подключить отдельную батарею. Неверное подсоединение любой сторонней системы стабилизации питания (BEC) или отдельной батареи к приемнику, может привести к поломке регулятора скорости.
При установке батареи соблюдайте полярность (плюс к плюсу, минус к минусу), чтобы не повредить регулятор, - на этот случай гарантия производителя Хоббивинг не распространяется.

Комплект XeRun COMBO Axe обладает широкими возможностями программирования: максимальное тормозное усилие, торможение в нейтрали, режимы старта, переднего и заднего хода, вращение ротора и т.д. Встроенный Bluetooth модуль позволяет моделисту считывать данные регулятора хода (ESC) или обновлять прошивку через приложение для смартфона HW LINK.
